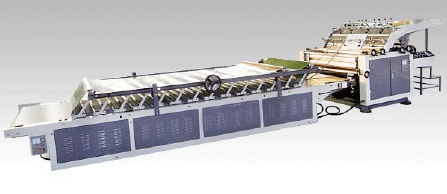

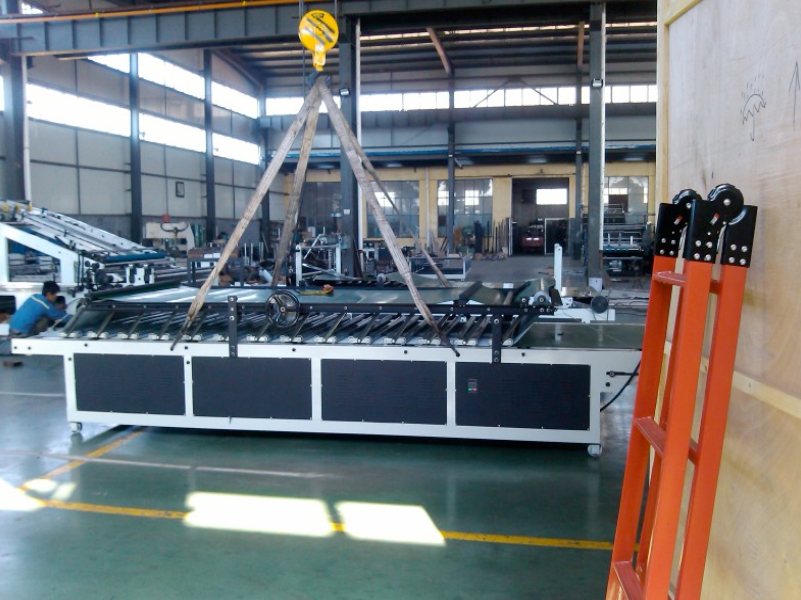

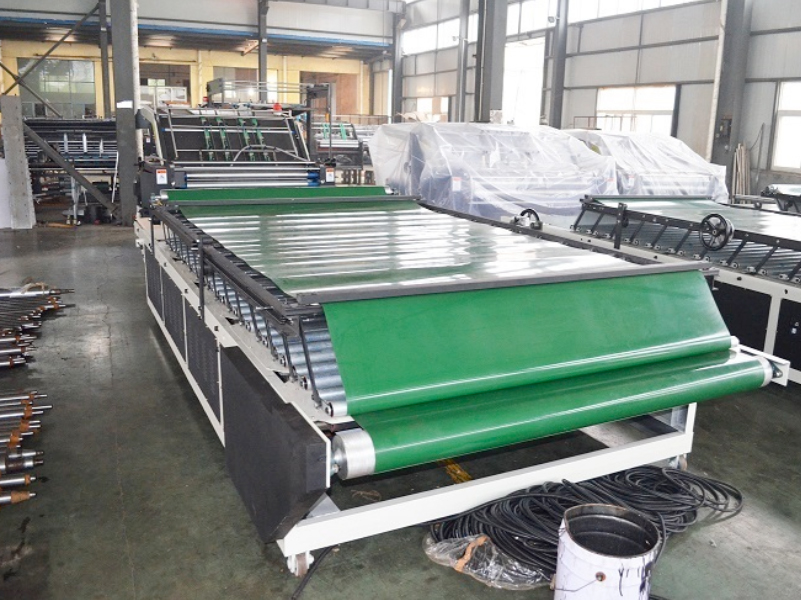

Серия TM полуавтоматические машины с ручным накладом верхнего листа (лайнера), ориентированы на выпуск небольших и средних тиражей продукции.

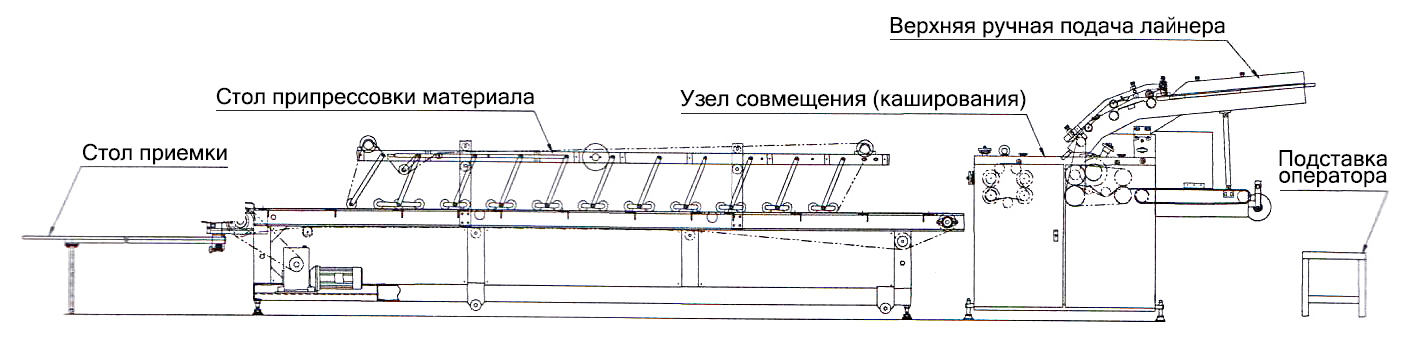

Основные узлы полуавтоматической кашировальной машины серии TM:
Кашировальная машина предназначена для ламинирования (каширования) гофрированного картона и бумаги. Она оснащена нижним автоматическим и верхним подающим механизмами и эластичным выравнивателем, обеспечивающим качественное каширование.
Полуавтоматическая кашировальная машина оснащена также регулятором скорости, имеет эстетичный современный дизайн, удобна в работе и обеспечивает высокое качество продукции, широко используемой для упаковки пищевых, минерало - водочных изделий, бытовой и электронной техники.
Принцип работы полуавтоматической кашировальной машины:
Верхний лист укладывается на передний выравниватель вручную. Нижний лист подается с помощью электромагнитного зажимного устройства, регулируемого фотоэлектрическим выключателем, автоматически; на него наносится слой клея и он совмещается с верхним листом на выравнивателе. Затем они прикатываются вместе сдваивающими и прижимными валиками и попадают в прессовочный узел.
| Модельный ряд | ТМ1000Е/ ТМ1300Е/ ТМ1450Е |
| Мин. формат, мм | 350х600 |
| Макс. формат, мм | 1000х1100/ 1300х1100/ 1450х1100 |
| Скорость, м/мин | 0-90 |
| Плотность листа (лайнер), г/м.кв. | от 180 |
| Материал листа (основа) | гофрокартон Е, В, А |
| Мощность , кВт | 7 |
| Вес, кг | 3 200/ 4 200/ 4900 |

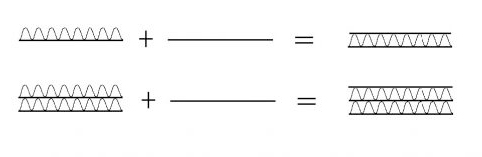

Варианты каширования:

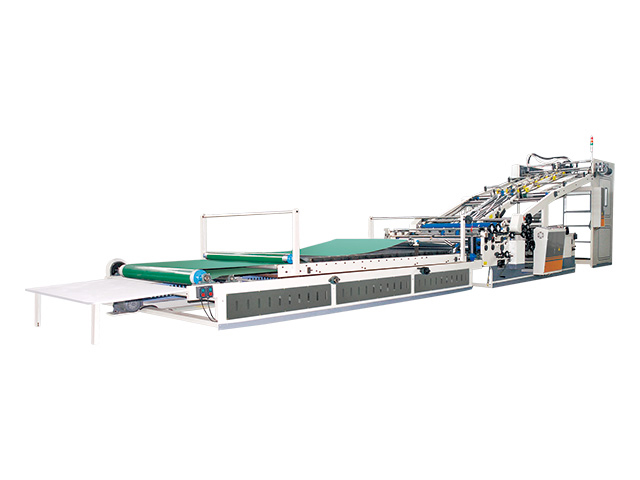

Скоростная автоматическая кашировальная линия BZJ предназначена для склейки гофрокартона и бумаги или бумаги и картона.
Линия BZJ сформирована по модульному принципу и состоит из следующих секций:
- Автоматическая секция подачи;
- Секция совмещения заготовок;
- Клеевой узел;
- Транспортер готовой продукции;
Технические характеристики:
| модель | модель | блок | BZJ-1300 | BZJ-1450 | BZJ-1600 |
| Максимальный формат бумаги | максимальный размер | мм | 1300 × 1100 | 1450 × 1100 | 1600 × 1100 |
| Минимальный размер листа | минимальный размер | мм | 350 × 350 | 350 × 350 | 350 × 350 |
| точность Ламинирование | Ламинат точность | мм | ≤ ± 1,5 | ≤ ± 1,5 | ≤ ± 1,5 |
| Максимальная механическая скорость | скорость | М / мин | 100 | 100 | 100 |
| Суммарная мощность Машины | полная мощность | кВт | 12 | 12 | 13 |
| Механические характеристики Размеры | размер | м | 12,5 × 2,15 × 2,6 | 12,5 × 2,30 × 2,6 | 12,5 × 2,45 × 2,6 |
| Общий вес Машины | общий вес | T | 6.8 | 7.2 | 8.0 |
Особенности конструкции:
- На линиях серии BZJ подача нижнего листа (основы) и верхнего производится в автоматическом режиме.
- Полностью автоматическая система управления. Линии оснащены PLC-контроллерами и инверторами японского производства.
- Низкий уровень шума.
- Высокоточное совмещение листов при работе на высокой скорости в режиме non-stop.
- Ременная подача с вакуумным прижимом нижнего листа;
- Задние ограничители регулируются по высоте для более плавной и удобной подачи нижних заготовок;
- Специально изготовленные высококачественные ремни подачи обеспечивают высокое сцепление с нижней заготовкой;
- Передние ограничители настраиваются под любой тип гофрокартона нижней заготовки;
- Подача нижней заготовки оборудована двумя боковыми ограничителями;
- Возможность работы с картоном, двух-, трех-, четырех- или пятислойным гофрокартоном, профиля A,B,E,F;
- Пневматический самонаклад верхнего листа ("паук с вакуумным прижимом").
