Электромеханический раскат - узел гофроагрегата, на который устанавливаются 2 бобины с плоскими слоями, в фиксированном положении относительно друг друга под углом 180°. В процессе работы натяжение полотна контролируется при помощи тормозов, установленных на каждой "лапе" раската.

Технические параметры:

• Рабочая ширина: 1400 мм;
• Диаметр бобины: 400-1400 мм;
• Макс. вес бобины: 1500 кг;
• Лапы находятся в фиксированном положении друг относительно друга под углом 180°;
• Моторизированный привод зажима, центрирования и подъема/спуска бобины;
• Натяжение полотна контролируется пневмотормозом;
• Универсальные разжимы с пневматическим расширением.

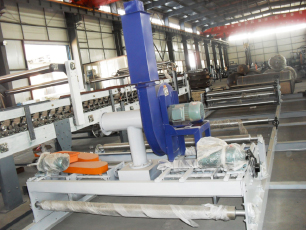

Вакумно карданный гофропресс предназначен для производства гофрокартона, путем склеивания плоского слоя (лайнера) и гофры, полученной путем прохождения второго плоского слоя (флютинга) через гофровалы.
Теплоноситель гофропресса- пар.
Профиль гофрокартона: B

Техническое описание:

• Рабочая ширина: 1400 мм;
• Рабочая скорость при паровом нагреве: 60-80 м/мин;
• Диаметр гофровалов: 270 мм. Валы изготовлены из высококачественной легированный стали марки 48 CrMo. Поверхность валов хромирована, твердость рифов HRC 58-60;
• Вынесенный привод с подвесной карданной передачей обеспечивает отсутствие вибрации и стабильную работу пресса. Шестерни редуктора главного привода изготовлены из высококачественной легированной стали и погружены в масляную ванну, что обеспечивает низкий уровень шума и продлевает срок службы;
• Микронастройка зазоров между валами с помощью эксцентрика;
• Пневматическая склейка, автоматический цикл.
• Автоматическая система циркуляции клея. Гофропресс оборудован устройством холостого вращения клеенаносящего вала для предотвращения засыхания в момент остановки линии;
• Пневматический подвод клеевой пары. Моторизированная регулировка клеевой ванны на ширину формата. Микронастройка зазора между клеенаносящим и нижним гофровалом, клеенаносящим и дукторными валами.

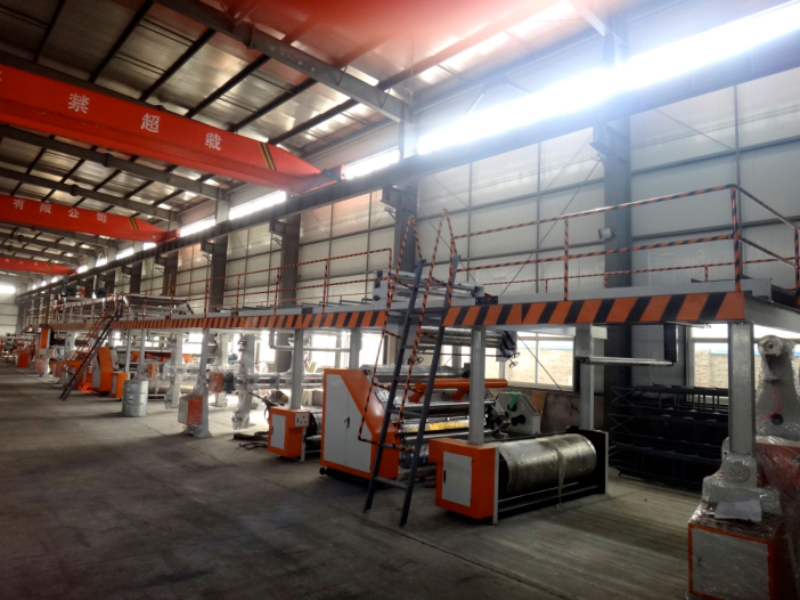

• Рабочая ширина: 1400 мм;
• Макс. рабочая скорость: 100-250 м/мин;
• Накопительный мост оснащается лестницей, трапами и перилами для безопасного передвижения;
• Моторизированная настройка на ширину полотна на устройстве натяжки;
• Дублирующий пульт управления настройками устройства вакуумной натяжки установлен на клеепромазывающем узле;
• Все несущие конструкции узла изготовлены из швеллера, уголка и листового металла;
• Отдельный привод, синхронизированный с работой гофропресса;
• Устройство совмещения кромок полотна при подаче;
• Вакуумная система натяжения полотна.
• Электроприводный механизм корректировки деформации

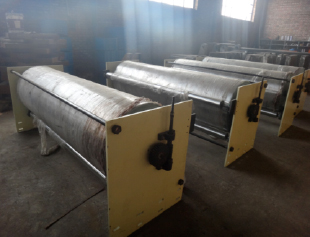

Нагревательные узлы предназначены для предварительного нагрева плоских слоев (лайнер, флютинг). Вращение нагревательного вала обеспечивает лучшую теплоотдачу и прогревание полотна. Площадь нагрева регулируется автоматически.

Технические параметры:

• Рабочая ширина: 1400 мм;
• Диаметр барабана: 400 мм;
• Моторизированная настройка прижимного вала позволяет регулировать площадь прилегания полотна к нагревательному барабану, что позволяет работать на различных скоростях и с различными типами бумаги и картона;
• Температура нагрева (°С): 150-220;
• Поверхность каждого барабана закалена и хромирована;
• Вращение барабана в процессе работы для более равномерного прогрева поверхности и натяжки полотна.

Главный вал: Φ400mm, Ручная подгонка

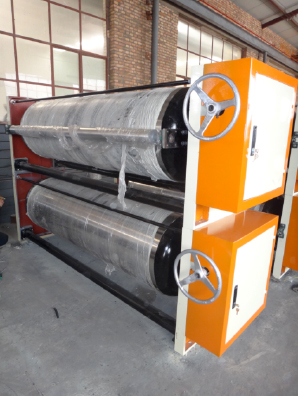

Двухэтажный нагреватель PC/2 предназначен для предварительного нагрева плоского слоя (лайнер) и двухслойного гофрокартона. Вращение нагревательного вала обеспечивает лучшую теплоотдачу и прогревание полотна. Площадь нагрева регулируется автоматически. Сдвоенный нагреватель PC/2 устанавливается в гофроагрегатах для производства трехслойного гофрокартона.

Технические параметры:

• Рабочая ширина: 1400 мм;
• Диаметр барабана: 400 мм;
• Температура нагрева (°С): 150-220;
• Поверхность каждого барабана закалена и хромирована;
• Вращение барабана в процессе работы для более равномерного прогрева поверхности и натяжки полотна.

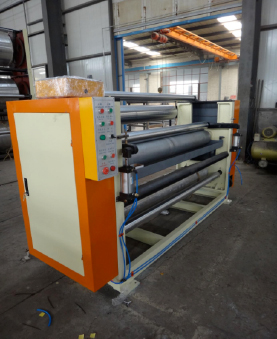

Клеепромазочная машина предназначена для нанесения клея, затем полотна попадают на сушильно-охлаждающий стол, где и происходит окончательное склеивание гофрокартона. Клеепромазочная машина устанавливается на гофроагрегат для производства трехслойного гофрокартона.

Технические параметры:

• Рабочая ширина (мм): 1400;
• Независимый частотно-регулируемый привод;
• Прижим двухслойного гофрокартона к клеенаносящему валу осуществляется с помощью группы прессовых пластин, что обеспечивает более точное и ровное нанесение клея; Пневматический подвод прижимных пластин;
• Автоматическая система циркуляции клея;
• Регулируемая скорость вращения клеенаносящего вала относительно линейной скорости полотна;
• Узел оборудован подогревающим валом для плоского полотна.
• Диаметр клеевого ролика:215 mm,
• Зачищающий ролик диаметр: 10mm,
• Резиновая поверхность ролика на отшлифованной хромированной основе
• Диаметр прижимного валика:110mm, снабжен пневматическим подъемником, удобным в управлении
• Диаметр верхнего нагревательного валика :270mm,
• Нижний валик:320mm
• •    Ручная регулировка кол-ва клея.

Сушильно-охлаждающий стол предназначен для сушки произведенного полотна трехслойного гофрокартона. Нагрев плит происходит при помощи пара. Пар позволяет нагревать поверхность плит более равномерно, что дает более качественный гофрокартон на выходе.

Технические параметры:

• Рабочая ширина (мм): 1400;
• Макс. рабочая скорость (м/мин): 100-180;
• Поверхность сушильных плит отшлифована, шероховатость Ra=0,63;
• Количество сушильных плит устанавливается в зависимости от скорости линии и составляет 9 шт..
• Основной стальной канал: 300mm,
• Нагревательные плата:600mm×9pcs,
• Конвейерная лента. Ручная регулировка
• Охлаждающая часть :3.5m, сжимающий валик, электрический подъемник
• Главный привод Вал diameter :500mm,
• Мощность привода:45kw
• Потребление пара 1.2-1.8MPa
• Давление воздуха 0.6-1.0 Mpa
• Температура пара. Давление 160-200 °, 0.9-1.3MPa

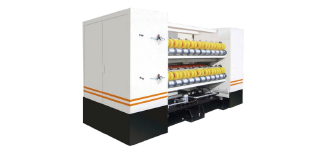

Станок предназначен для отрезания боковых кромок, продольного разрезания и рилевания (биговки) полотна гофрокартона. Настройка на тираж происходит в полуавтоматическом режиме.

Технические параметры:

• Рабочая ширина: 1400 мм;
• В стандарте комплектуется 4 режущими и 6 рилюющими насадками, распускающими полотно на 3 полосы.
• Мин. ширина полосы роспуска 140 мм;
• Мин. расстояние между рилевками 80 мм;
• Привод режущих и рилюющих ножей осуществляется двумя независимыми моторами с инверторами. Скорость машины синхронизирована со скоростью линии;
• Моторизированный привод осевого смещения корпуса машины в пределах 70 мм для подстройки под смещения полотна гофрокартона;
• Пневматический спуск/подъем тонких ножей. Диаметр ножей 200x122 мм, тощина 1,2 мм;
• Настройка зазоров между верхними и нижними рилевочными муфтами на различную толщину полотна гофрокартона от 0 мм до 12 мм;
• Воздушное охлаждение ножей;
• Автоматическая заточка ножей с выставлением продолжительности и интервала заточки. Доступен режим принудительной заточки;

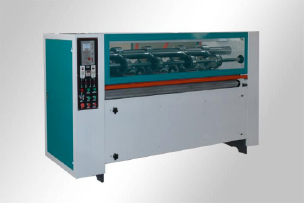

Автоматическая поперечно-резательная машина двойного типа с винтовыми ножами NC, предназначен для формирования листов гофрокартона заданного формата. Станок комплектуется современными спиралевидными ножами, производящими чистый и ровный рез.

Все основные параметры работы оборудования отображаются на экране пульта управления. Смена заказов происходит в автоматическом режиме, что позволяет экономить время на переналадку.

• Эффективная ширина: 1400 мм
• Длина резки картона: 500-9999mm
• Точность резки картона: ± 1 мм

380 В 50Гц. Трехфазный переменный

• Верхняя емкость -2 шт.
• Нижняя емкость -2 шт.
• Циркуляционный насос, пневматический

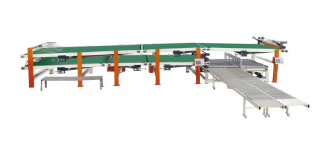

Листоукладчик предназначен для укладки готовых листов гофрокартона в стопки. Сдвоенный листоукладчик (двустороннего типа) 2-PSD устанавливается после сдвоенной поперечно-резательной машины.
