Резательное-рилевочные станки

Станок предназначен для продольного разрезания и рилевания трех-, пяти-, семислойного гофрокартона.

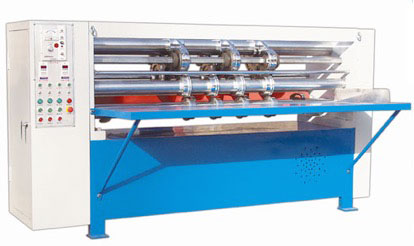

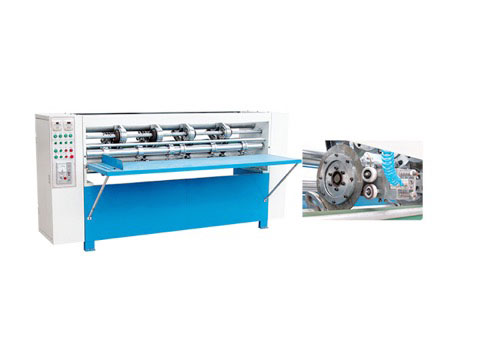

Станок рилевочно-резательный, модели BFY оснащен тонкими ножами. Тонкие ножи позволяют быстро резать и достичь высокой точности реза.
Оснащен автоматической заточкой тонких режущих ножей.

Особенности конструкции:

  • Регулируемая настройка скорости работы станка;
  • Тонкие ножи 1,3 мм. (сплав карбид-вольфрам);
  • Продолжительность «жизни» ножа – 10 млн. метров;
  • Автоматическая система заточки ножей;
  • Русифицированная панель управления;
  • Удобная настройка на толщину картона;
  • Идеально «чистый» рез кромки картна
  • Частотный преобразователь “Delta”, Taiwan;
  • Доп. опция - моторизированная настройка ножей;

Комплектации рилевочно-резательного станка BFY:

  • Стандартная (4 обрезные насадки, 6 рилевочных насадок);
  • Усиленная (5 обрезных насадок, 8 рилевочных насадок);
  • Максимальная (6 обрезных насадок, 10 рилевочных насадок).

Ручная подача заготовок картона, обслуживающий персонал – 2 человека.

Технические данные

BFY-1800

BFY-2000

BFY-2300

BFY-2500

Производительность, м/мин

60-180

60-180

60-180

60-180

Максимальная длина заготовки, мм

1700

1900

2200

2400

Минимальная ширина реза, мм

130

130

130

130

Минимальная ширина биговки, мм

30

30

30

30

Минимальная длина заготовки, мм

140

140

140

140

Минимальная ширина заготовки, мм.

340

340

340

340

Диаметр ножа, мм

200

200

200

200

Толщина ножа, мм

1.3

1.3

1.3

1.3

Толщина гофрированного листа, мм

0-12

0-12

0-12

0-12

Мощность мотора, кВт

5.5

5.5

5.5

5.5

Пневматическое давление в системе, бар

<4

<4

<4

<4

Источник электропитания

3~380V/50Гц

3~380V/50Гц

3~380V/50Гц

3~380V/50Гц

Габариты, мм

2210*1791*1350

2410*1791*1350

2630 x 1791 x 1350

3010*1900*1350

Вес, кг

750

800

900

1200

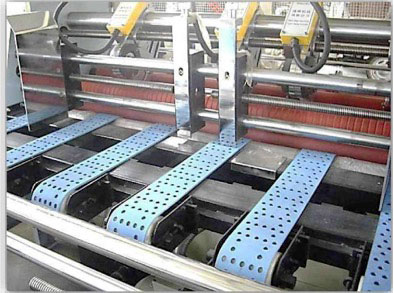

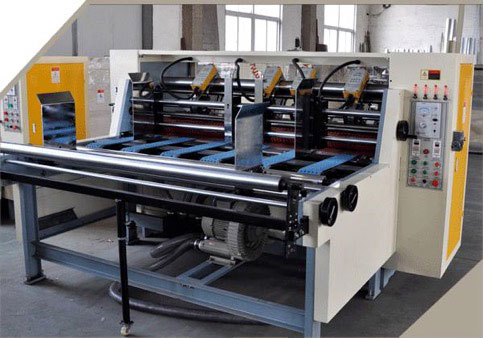

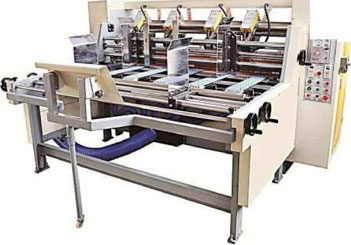

Станок предназначен для продольного и поперечного разрезания и рилевания гофрокартона типа Т и П. Оснащен автоматической заточкой тонких режущих ножей. Продолжительность «жизни» ножа составляет 10 млн. метров. По желанию Заказчика перемещение ножей может быть электрическим, это служит для экономии рабочего времени и удобства в работе при быстрой смене типоразмера. Подача заготовок в станок автоматическая вакуумным транспортером. Перемещение ножевых муфт осуществляется с помощью электроприводов. В процессе работы происходит заточка ножей, что обеспечивает высокое качество реза и сокращает время на техническое обслуживание.

Технические характеристики:

Формат

2000 мм.

2300 мм.

2 500 мм.

Максимальный размер листа

1900 х 3000 мм

2 100 х 3000 мм

2 300 х 3000 мм

Скорость резания

150 м/мин

150 м/мин

150 м/мин

Минимальная ширина заготовки

320 мм

320 мм

320 мм

Минимальное расстояние между

ножами

140 мм

140 мм

140 мм

Минимальное расстояние между

рилевками

30 мм

30 мм

30 мм

Количество ножевых муфт, шт.

4

4

4

Количество рилевочных муфт, шт.

6

6

6

Параметры станка ШхДхВ

2900х2200х1550

3100х2200х1550

3300х2200х1550

Масса станка

1300 кг

1400 кг

1600 кг

Род тока питающей сети

Переменный трехфазный

Переменный трехфазный

Переменный трехфазный

Частота тока

50 Гц

50 Гц

50 Гц

Напряжение

380 В

380 В

380 В

Установленная мощность

5,5 кВт

5,5 кВт

5,5 кВт

Обслуживающий персонал

2 чел.

2 чел.

2 чел.
